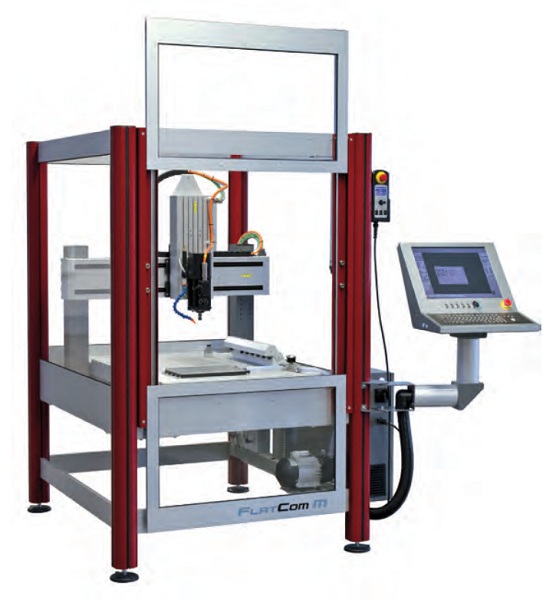

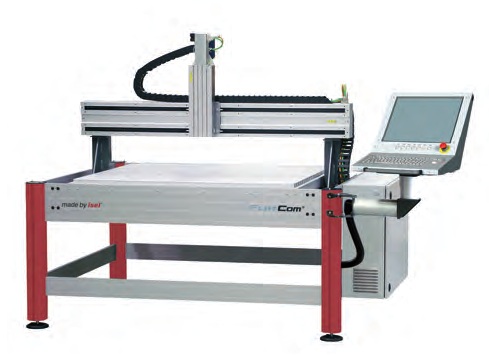

Фрезерно гравировальный станок по металлу Серия FlatCom M
Благодаря большой линейке размеров рабочей зоны, данная серия может быть инсталлирована в любое производство. Серия FlatCom M оснащена серводвигателями, что обеспечивает хорошую точность перемещений основных узлов станка. Комплектация возможна в двух вариантах с защитной кабиной и без кабины.
Просмотреть фрезерно гравировальные станки других серий
• панель управления ПК с PCI-разъемами (для подключения внешнего компьютерного оборудования)
• световая завеса безопасности

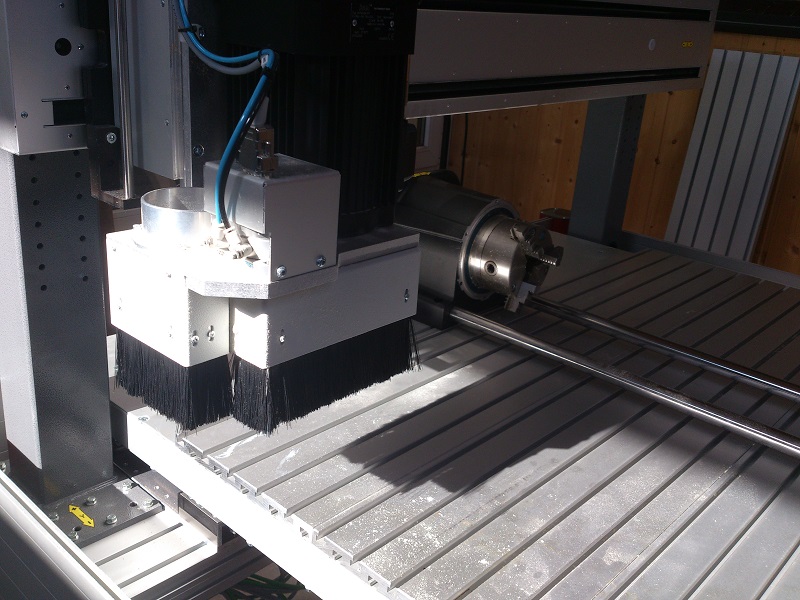

• шпиндели для фрезерования или гравировки

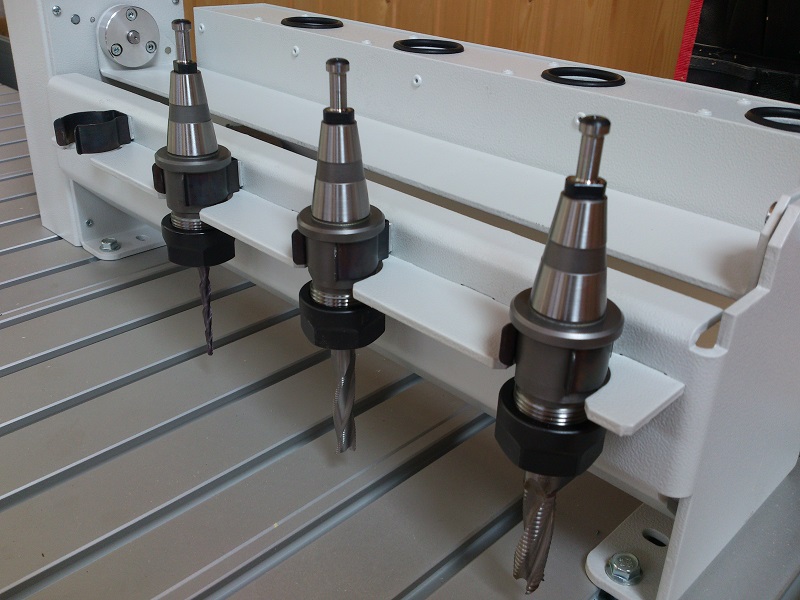

• устройство автоматической смены инструментов SK11 / SK20
• Система минимальной подачи смазочной жидкости или охлаждающая система CoolMin
• Вакуумный зажим
• Система отсоса пыли

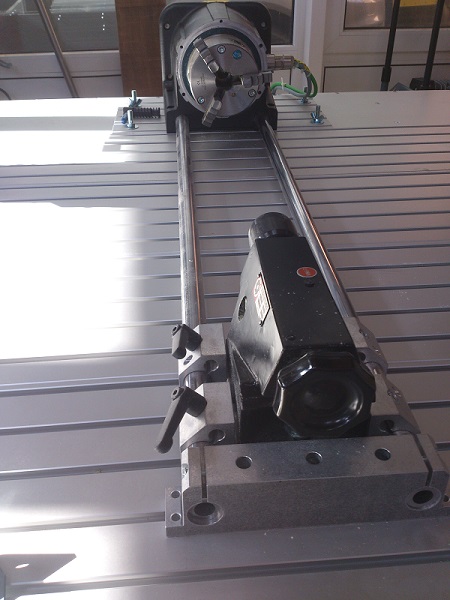

• 4 координата, (например, при монтаже поворотной установки серии RDH)
• модификация без кожуха
• максимально 6 интерполированных и 6 управляемых осей
• клиренс портала до 500 мм
• раздвижная дверь с пневматическим приводом
• закрытое крепление кожуха
|
|
FlatCom M20 |
FlatCom M30 |
FlatCom M40 |
FlatCom M50 |
|
Рабочая зона X/Y [мм]* |
700/600 |
700/900 |
1200/900 |
1200/1400 |
|
Высота подъема по оси Z [мм] |
150 (дополнительно 250, в каждом случае без учета размеров обрабатывающего агрегата) |
|||
|
Размеры стола ШxД [мм] |
750x750 |
750x1000 |
1250x1000 |
1250x1500 |
|

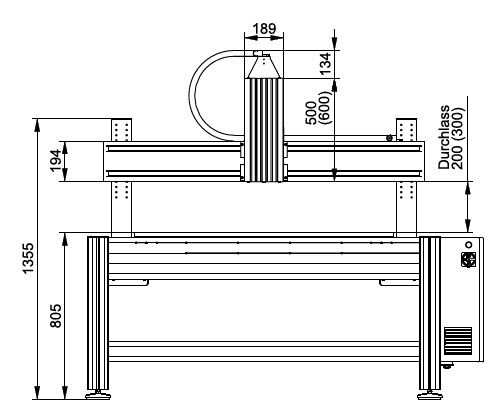

Клиренс [мм]* |
200 (дополнительно 300, в каждом случае без учета размеров обрабатывающего агрегата) |
|||
|

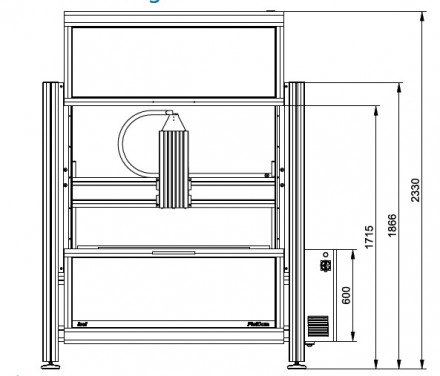

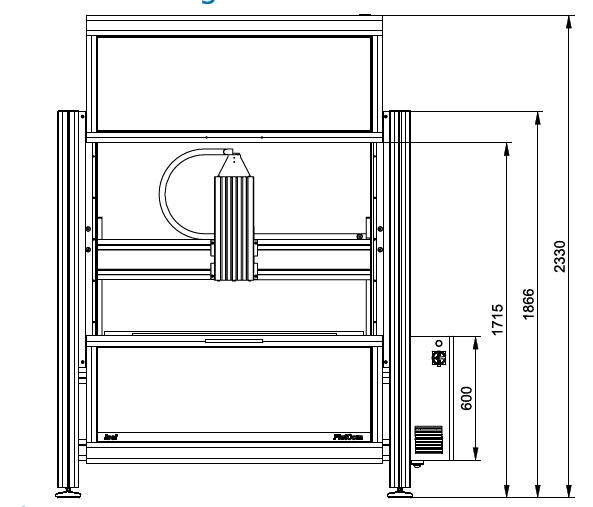

Габариты ШxДxВ [мм]** |
1420x1150x1870 |
1420x1450x1870 |
1920x1450x1870 |
1920x1950x1870 |
|
Скорость перемещения по координатам X/Y/Z [мм/с] |
max. 250 мм/s |
|||
|
Повторяемость [мм] |
± 0,02 |
|||
|
Приводной двигатель |
сервопривод |
|||
|
Элемент привода X/Y/Z |
привод с шариковой винтовой парой со свободным ходом |
|||
|
Контроллер |
iMD контроллер с CAN интерфейсом, 3 регуляторами привода, возможностью расширения до 12 осей (максимально 6 интерполированных и 6 управляемых осей), системой «контроль покоя», I/O модулем, устройством аварийной остановки станка и сетевым блоком питания |
|||
|
Управление |
Контрольная панель ЧПУ 19" с тачскином, клавиатурой и мышкой |
|||
|
Вес [кг] |
≈300 |
≈340 |
≈450 |
≈525 |
|
Программное обеспечение |
Windows, WinRemote (дополнительноl: ProNC, isy 2.5 PLUS) |
|||
|
Мощность подключаемой установки |
230 В, 16A |
400 В, 16A |
||
|
Арт.: |
275023 52455** |
275033 52455** |
275043 52455** |
275053 52455** |
